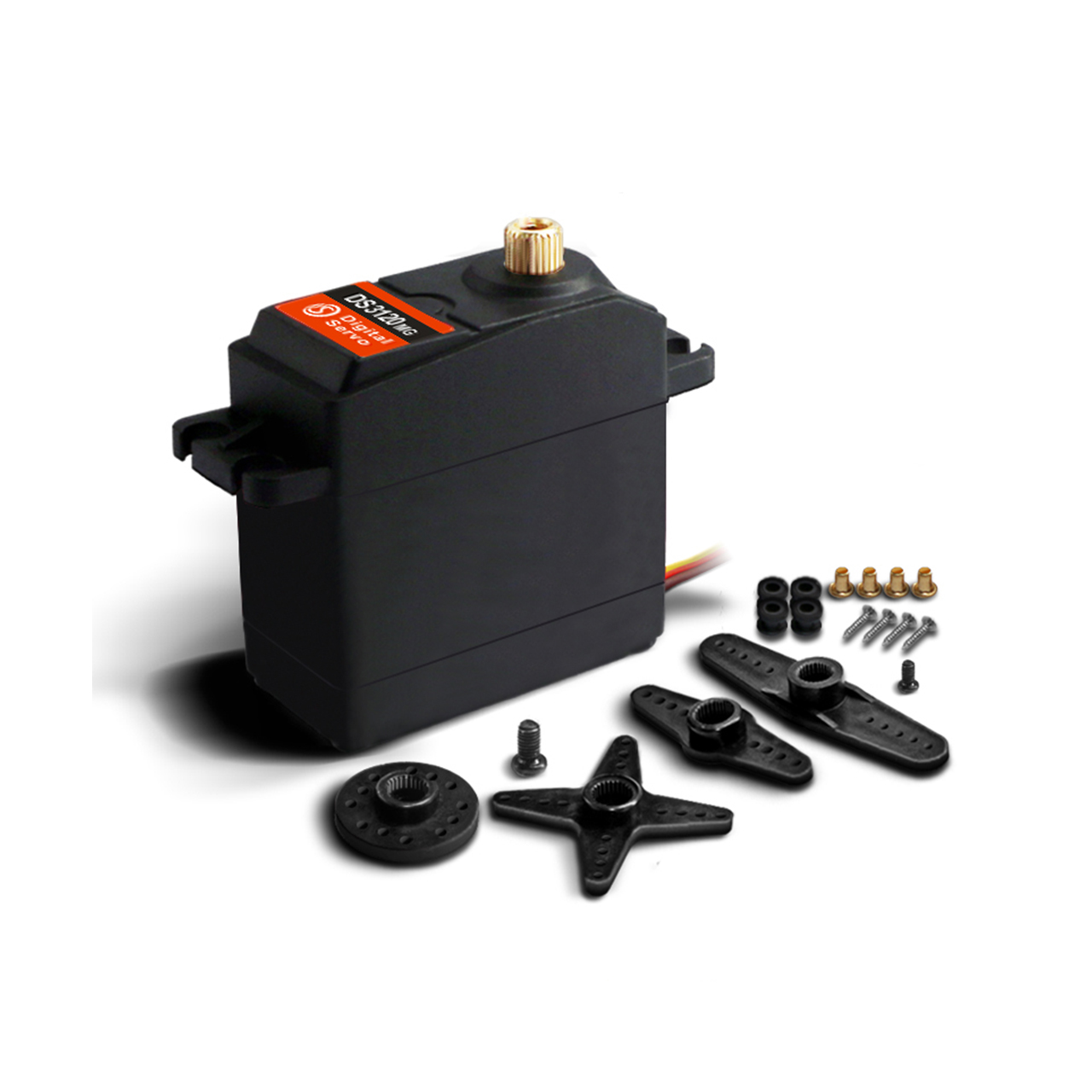

Technische Daten im Überblick
- Stellkraft (Stall Torque): Bis zu 25 kg/cm bei 6,8 V (ca. 21,5 kg/cm bei 5,0 V).
- Geschwindigkeit: 0,17 Sek / 60° bei 6,8 V (0,20 Sek / 60° bei 5,0 V).
- Betriebsspannung: 5,0 V bis 6,8 V DC (Achtung: Nicht für direkte 2S-LiPo High-Voltage-Systeme mit 7,4 V / 8,4 V geeignet!).
- Getriebe: Robustes Metallgetriebe mit einer hohen Übersetzung von 397:1.
- Lagerung: Doppelt kugelgelagert für präzisen und ruhigen Lauf.
- Motor-Typ: Effizienter 3-Pol-Gleichstrommotor.
- Signal/Ansteuerung: Digital über PWM (Pulsweitenmodulation) bei einer Frequenz von 50–330 Hz (Totband: 3 µs).
- Abmessungen & Gewicht: Standardgröße (ca. 40 × 20 × 40,5 mm), Gewicht liegt bei ca. 60 g.
- Abtriebszahnrad (Spline): Standard 25T Verzahnung.
Anschlussbelegung (Pinout)
Das Servo besitzt das typische 3-adrige JR/Futaba-Anschlusskabel:
- Braun / Schwarz: Masse (GND / Minus)
- Rot: Versorgungsspannung (+5,0V bis max. +6,8V)
- Orange / Gelb / Weiß: PWM-Steuersignal (z.B. vom Empfänger oder Mikrocontroller)
Hinweis: Das Servo ist laut Herstellerangaben
nicht wasserdicht. Für nasse Bedingungen oder Schlammfahrten sollte es nachträglich geschützt oder auf eine wasserdichte Variante wie das DS3218/DS3235 ausgewichen werden
Hersteller:
- Firma: Dongguan City Dsservo Technology Co., Ltd.
- Adresse: 6 / F, Building 6, Hongyuan Zhizao Park, No.31 Dongping Avenue, Changping Town
- Stadt / Provinz: Dongguan City, Guangdong Province
- Postleitzahl: 523000
- Land: China
Einführer in die EU:
- Firma: Robitronic Electronic Ges.m.b.H.
- Straße: Pfarrgasse 50
- PLZ / Ort: 1230 Wien (23. Bezirk, Liesing)
- Land: Österreich
- SIcherheitshinweise:
-
- Enthält Kleinteile. Bitte von Kindern fernhalten. Nicht für Kinder unter 14 Jahren geeignet.
